14.08.01. Есть кремниевая оптоэлектронная пара! | ||
Кремний - "родной" материал для электроники, поэтому неудивительно, что
предпринимается столько усилий с целью заставить светиться структуры с участием
кремния (пористый кремний, наночастицы кремния в матрице диоксида кремния,
сверхрешетки кремний/диоксид кремния, структуры кремний/германий и т.д.).
Похоже, что от стадии интенсивных исследований кремниевая оптоэлектроника
переходит, наконец, в "приборную" стадию. Недавно объединенная группа немецких
физиков сообщила об изготовлении первой в мире целиком кремниевой
оптоэлектронной пары.
В июльском номере Electrochem. and Solid-State Lett. сообщается об
изготовлении первой в мире целиком кремниевой оптоэлектронной пары -
излучатель-приемник [1]. Излучатель представляет собой тонкую (толщиной
несколько сотен нанометров) пленку диоксида кремния (SiO2),
выращенную на подложке из n - Si (100) при температуре 1000 C, в которую
имплантируются ионы Ge+ с концентрацией в гауссовом пике
распределения от 0.3 до 3 атомных %. "Изюминка" технологии состоит в том, что
для получения интенсивной фиолетовой люминесценции необходим быстрый (1 - 30
секунд) отжиг при температуре около 1000 C, что приводит к образованию
кластеров из атомов Ge (однако полной ясности в вопросе о том, с чем именно
связана фиолетовая люминесценция, нет). Формирование светоизлучающей
МДП-структуры заканчивается нанесением на отожжённый SiO2:Ge
прозрачного (пропускание в видимой области спектра > 80 %) проводящего
электрода из оксидов индия и олова и омического алюминиевого контакта на
тыльную сторону подложки. Подобные структуры обладают рекордным КПД – 0.5 %
электрической мощности, потребляемой излучателем, преобразуется в свет. Стоит
заметить, что над проблемой получения люминесценции в структурах на основе
кремния немецкие физики работали совместно со своими российскими коллегами из
новосибирского института физики полупроводников.

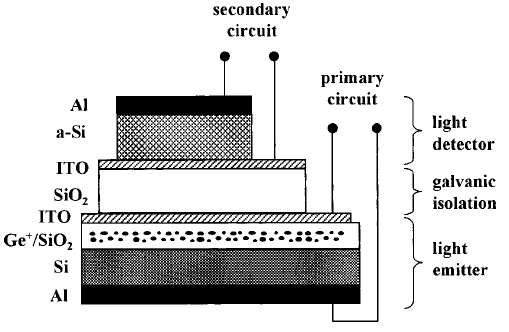

Для создания оптопары достаточно нанести на ранее описанную конструкцию ещё
четыре слоя: 1) толстая плёнка SiO2, которая работает в качестве
световода и гальванической развязки; 2) слой оксидов индия и олова, который
служит n+ - контактом к аморфному кремнию; 3) фотоприёмный слой из
аморфного кремния; 4) алюминиевый контакт к аморфному кремнию (рис.1).
Измеренная передаточная характеристика оптопары оказалась линейной при
плотности тока через излучатель от 10 до 10000 мкА/см2.
Быстродействие устройства определяется временем спада люминесценции, которое в
данной конструкции составляет примерно 100 мкс, что, конечно, делает
невозможным его использование там, где требуется высокое быстродействие
(например, в мощных современных системах волоконно-оптической связи). Однако,
во многих случаях высокого быстродействия и не требуется, и для них первая в
мире целиком "кремниевая" оптопара вполне сгодится.
1. L.Rebohle, J.von Borany, D.Borchert et al. Electrochemical and Solid-State Letters, v.4 G57 (2001).
По материалам бюллетеня ПерсТ (выпуск 13/14 за 2001 г.)
| ||
|
