07.01.04 Люминесцентный спин-клапанный транзистор. | ||||
Американские ученые создали светоизлучающий транзистор, интенсивностью
люминесценции которого можно управлять с помощью магнитного поля.
Современная микро- и наноэлектроника все большее внимание уделяет
манипуляциям со спином электрона. Очередной шаг в направлении создания
"спинтронных" устройств сделан в совместной работе ученых из Гарвардского и
Калифорнийского (Санта Барбара) университетов, создавших люминесцентный
спин-клапанный транзистор (spin-valve transistor). Такой транзистор
модулирует интенсивность испускаемого излучения в ближнем ИК-диапазоне в
зависимости от приложенного магнитного поля. Чувствительность к магнитному
полю (существенное изменение оптического сигнала при изменении поля в
десятки Гс) и относительно малый размер (900 x 900 мкм2) делают
спин-клапанный транзистор перспективным для дистанционного детектирования и
визуализации магнитных полей, а также для магнитных запоминающих устройств с
оптическим выводом данных.

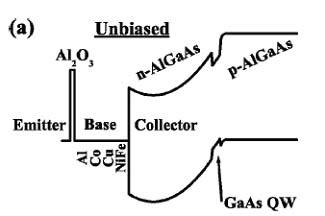

Спин-клапанный транзистор состоит из трех частей (рис. 1),
интегрированных посредством продуманного и искусно выполненного процесса
наносборки. Коллектор представляет собой p-i-n переход, выращенный методом
молекулярно-лучевой эпитаксии на подложке из GaAs. Уровень легирования
нижнего слоя AlGaAs примесями p-типа на порядок выше, чем верхнего слоя
AlGaAs примесями n-типа, тем самым в структуре создавался избыток дырок.
Донорная примесь вводились в структуру для увеличения времени жизни
приходящих электронов, чтобы усилить эффективность их оптической
рекомбинации с дырками в центре перехода (слой GaAs толщиной 10 нм), а,
следовательно, и интенсивность люминесценции. База включает в себя два
магнитных слоя NiFe и Co толщиной 5 нм каждый, осажденных методом
высокотемпературного вакуумного напыления, и образует Шоттки- контакт с
коллектором. Эмиттер (слой алюминия толщиной 6 нм) осажден поверх
непроводящего слоя Al2O3 (100 нм), отделяющего его от
базы. Обработка с помощью фотолитографии, травления и пр. позволяет
объединить все три части транзистора и подвести к ним электрические
контакты.
Когда напряжение смещения между эмиттером и коллектором достигает
определенной величины, должен начинать идти электронный ток от эмиттера к
коллектору, и в коллекторе (конкретно - в квантовой яме
(QW) GaAs) должна происходить рекомбинация электронов и дырок,
сопровождающаяся испусканием фотонов. Принцип действия спин-клапанного
транзистора заключается в манипуляции с током электронов при пересечении
двух ферромагнитных слоев. Как показали измерения, при приложении внешнего
магнитного поля H = - 200 Гс векторы намагничивания слоев NiFe и Co
выстраиваются параллельно. Спины электронов, испущенных эмиттером,
поляризуются, проходя через слой Co. Так как слой NiFe намагничен в том же
самом направлении, то спин-поляризованные электроны будут поступать в
коллектор, не рассеиваясь (управление спиновой поляризацией в
полупроводниковых структурах вообще одна из основных задач, решение которых
необходимо для создания спинтронных устройств, см., например, нашу
новость). Ситуация здесь аналогична случаю, когда свет проходит через
поляризатор и анализатор, оси которых параллельны.

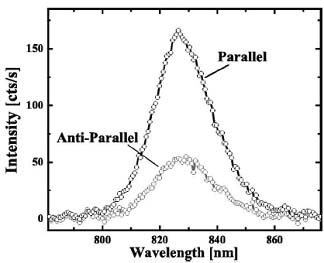

Если изменить магнитное поле до значения H = 30 Гс (промежуточного между
коэрцитивными силами двух слоев), то вследствие остаточной индукции векторы
намагничивания NiFe и Co будут антипараллельными, что приведет к ослаблению
электронного тока. Это и наблюдалось в эксперименте, и проявлялось, в
частности, в уменьшении интенсивности люминесценции в три раза (рис. 2).
Реализованное устройство совмещает в себе функции более ранних версий
спин-клапанных транзисторов с оптическим выводом, позволяющим получать
сигнал, выходящий из криостата (при 77 К) в среду с комнатной температурой.
Следующий этап работ, намечаемых учеными, - увеличение эффективности
люминесценции.
Источник информации - заметка А.Бычкова в бюллетене ПерсТ, выпуск 24 за 2003 г.
| ||||
|
